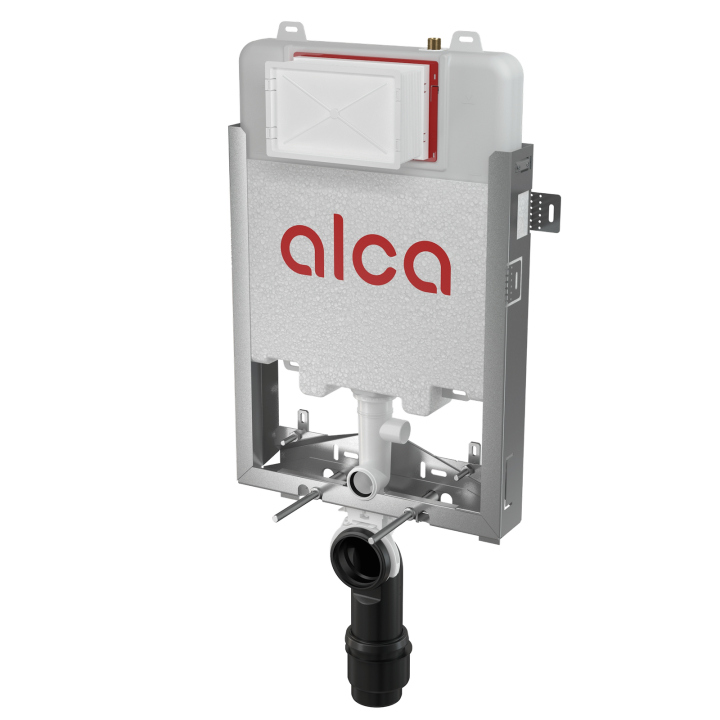

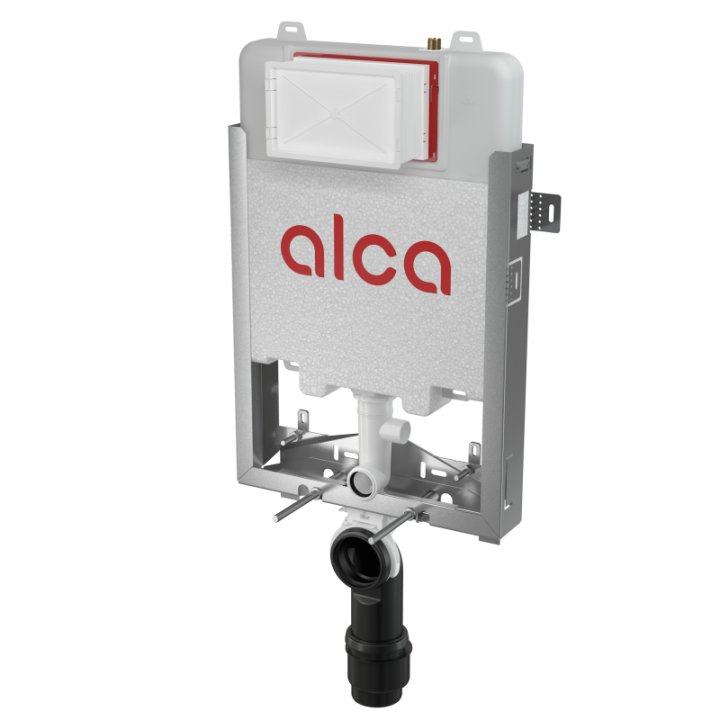

Podtynkowy system instalacyjny do zabudowy ciężkiej

Zastosowanie

• Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm
• Do muszli wiszących WC
• Do wmurowania w ścianie nośnej - proces mokry, głębokość tylko 86 mm
• Zalecany przy remontach

Specyfikacja

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• Kompatybilny ze wszystkimi przyciskami sterującymi Alca
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
• Materiał konstrukcji nośnej: blacha ocynkowana
• Głębokość montażu regulowana od 20-60 mm

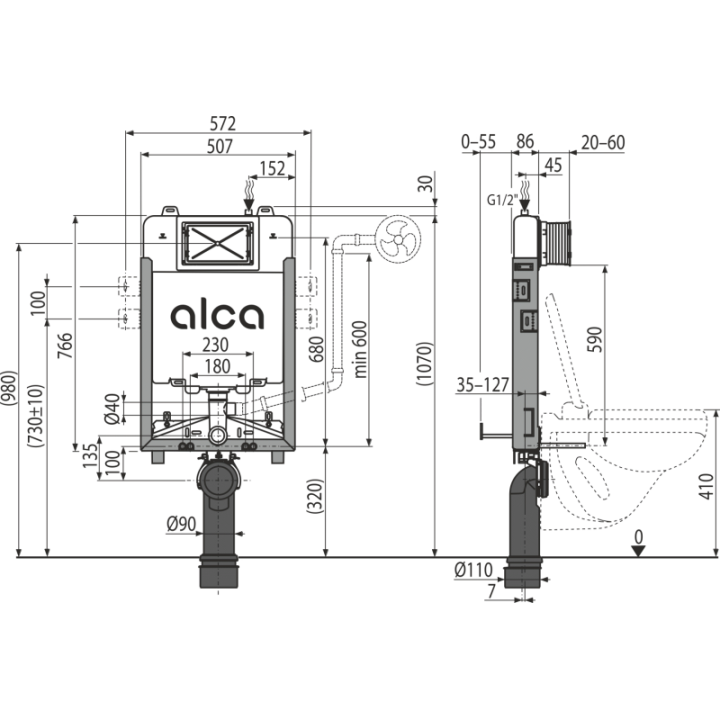

• Wysokość montażowa 1070 mm
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0-93 mm
• Ocynkowana konstrukcja nośna z czterema zawiasami skrzydłowymi dla łatwej instalacji
• Doprowadzenie wody z tyłu/z góry
• Zawór kątowy z możliwością podłączenia do instalacji MEPLA
• Serwis bez narzędzi
• Głębokość zabudowy 86 mm, z kolanem odpływowym 125 mm
• To rozwiązanie techniczne pozwala na mocowanie do nierównej (wykutej) powierzchni ściany bez wyrównywania tylnej ścianki w zakresie do 50 mm
• Wyciągany element styropianowy dla łatwego dostępu podczas instalacji

W zestawie

• Elementy mocujące do mocowania WC: pręt gwintowany M12 - 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
• Zestaw mocujący: śruba Ø8×60 - 4 szt, kołek Ø12 - 4 szt
• Kolano odpływu HT 90/110 polipropylen
• Pokrywa otworu serwisowego łatwo skracalna
• Zbiornik z zaworem spustowym i napełniającym
• Ocynkowana rama konstrukcji nośnej
• Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
• Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" -3/8"
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Uszczelka, rura polipropylenowa, karbowana wkładka

Parametry

• Zalecany zakres ciśnienia: 0,3 - 0,5 MPa
• Funkcjonalny zakres ciśnienia wody: 0,05 - 1,6 MPa
• Rezerwa higieniczna: 3 l
• Objętość wody w zbiorniku: 9 l
• Podłączenia wody od tyłu lub od góry otworami montażowymi: G1/2 "
• Domyślne ustawienie małego spłukiwania: 3 l
• Domyślne ustawienie dużego spłukiwania: 6 l
• Test wytrzymałości: 400 kg

Do pobrania

• AM1115/1000 - Specyfikacja Techniczna PDF
