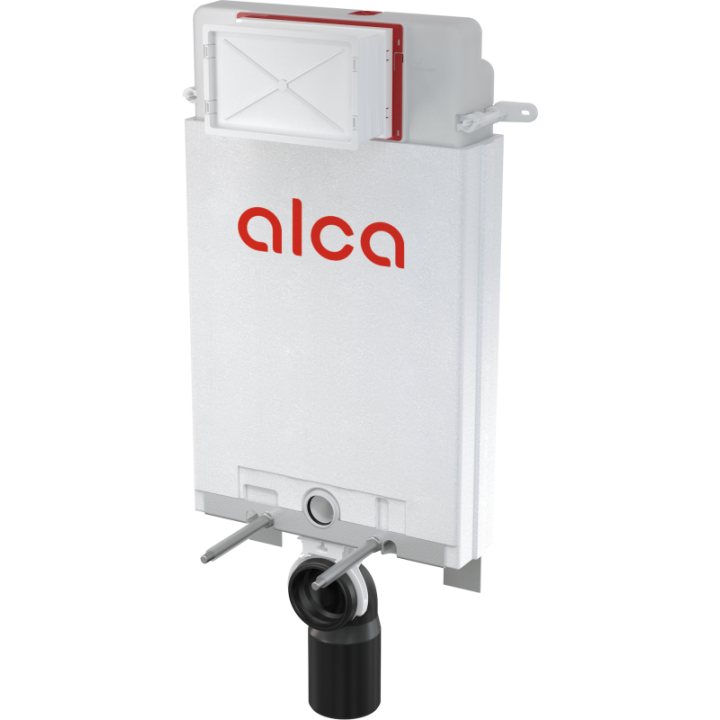

Podtynkowy system instalacyjny ECOLOGY do zabudowy ciężkiej

Zastosowanie

• Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm
• Do wiszących WC z objętością spłukiwania 2 i 4 l
• Do zamurowania lub obmurowania - proces mokry

Specyfikacja

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• Kompatybilny ze wszystkimi przyciskami sterującymi Alca
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
• Materiał konsoli: stal ocynkowana

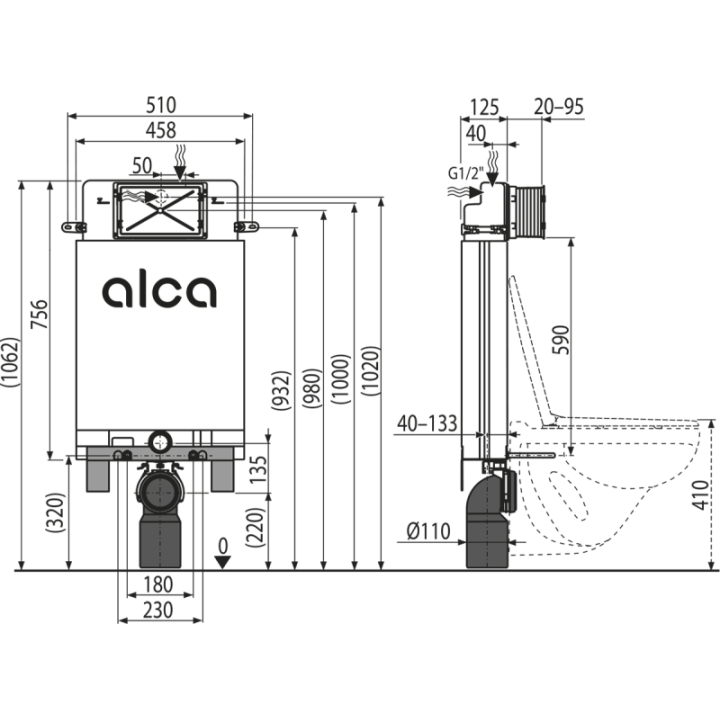

• Głębokość montażu regulowana od 20-95 mm
• Wysokość montażowa 1062 mm
• Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Konsola montażowa gwarantuje dużą sztywność połączenia WC do ściany
• Konieczne podmurowanie lub wykorzystanie podpór M90
• Zawiera dozownik tabletek WC
• Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0-93 mm
• Doprowadzenie wody z tyłu/z góry
• Zawór kątowy z możliwością podłączenia do instalacji MEPLA
• Wymiary i konstrukcja konsoli upraszcza instalację systemu
• Serwis bez narzędzi
• Głębokość konstrukcji 125 mm
• Oszczędne spłukiwanie 2 l mała dawka, 4 l duża dawka

W zestawie

• Elementy mocujące do mocowania WC: pręt gwintowany M12 - 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
• Zestaw montażowy: śruba Ø8×60 - 2 szt, śruby Ø4,8×38 - 2 szt, kołki Ø12 - 2 szt, kołek Ø8 - 2 szt
• Kolano odpływu HT 90/110 polietylen, PE-HD
• Pokrywa otworu serwisowego łatwo skracalna
• Zbiornik z zaworem spustowym i napełniającym
• Konsola montażowa
• Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
• Zestaw do aplikacji tabletek toaletowych
• Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" -3/8"
• Wsporniki montażowe teleskopowe 2 szt
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Uszczelka, rura polipropylenowa, karbowana wkładka

Parametry

• Zalecany zakres ciśnienia: 0,3 - 0,5 MPa
• Funkcjonalny zakres ciśnienia wody: 0,05 - 1,6 MPa
• Rezerwa higieniczna: 2 l
• Małe spłukiwanie: 2 - 4 l
• Objętość wody w zbiorniku: 6 l
• Podłączenia wody od tyłu lub od góry otworami montażowymi: G1/2 "
• Domyślne ustawienie małego spłukiwania: 2 l
• Domyślne ustawienie dużego spłukiwania: 4 l
• Duże spłukiwanie: 3,5 - 6 l
• Test wytrzymałości: 400 kg

Do pobrania

• AM100/1000E - Specyfikacja Techniczna PDF
