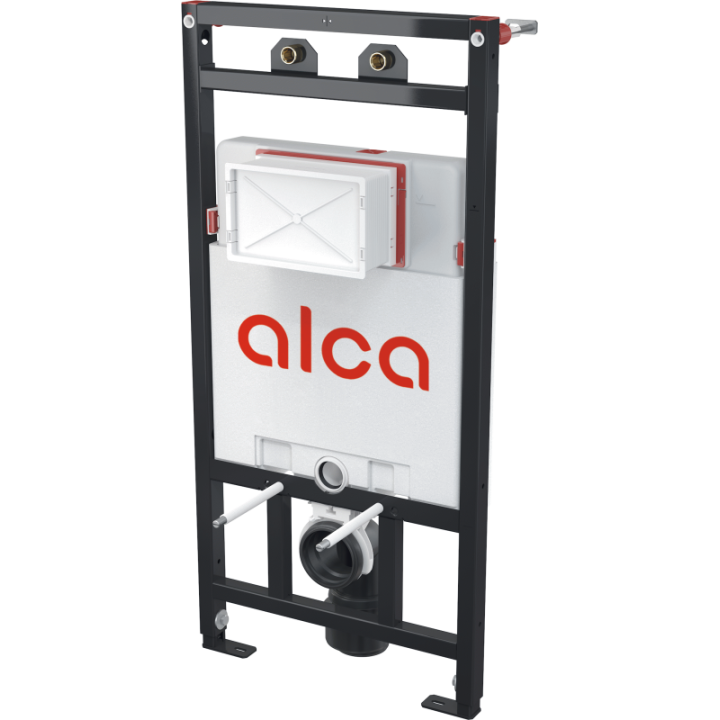

ZBIORNIK PODTYNKOWY Z RAMĄ MONTAŻOWĄ DO MISKI WC I BATERII, ODPŁYW DN90/110

Zastosowanie

• Do montażu armatury ściennej
• Do montażu przed ścianą nośną lub zabudowy w ścianach z karton-gipsu
• Do zawieszenia zlewni z rozstawem śrub do 420 mm i odpływem DN 90/110

Specyfikacja

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
• Budowa ramy pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub do ściany nośnej
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
• Materiał: metal malowany proszkowo
• Głębokość montażu regulowana od 20-95 mm
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających
• Regulowane nóżki w zakresie 0-200 mm
• Obrotowa szyna do mocowania baterii ściennej o rozstawie 65-150 mm
• Doprowadzenie wody z tyłu/z góry
• Do zabudowania armatury naściennej
• Zawór kątowy z możliwością podłączenia do instalacji MEPLA
• Serwis bez narzędzi
• Głębokość zabudowy 125 mm, z kolanem odpływowym 160 mm
• Wbudowany zbiornik umożliwia spłukiwanie zlewni
• Regulowane rozpórki

W zestawie

• Elementy mocujące do mocowania WC: pręt gwintowany M12 - 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
• Zestaw mocujący: śruba Ø8×60 - 4 szt, kołek Ø12 - 4 szt
• Kolano odpływowe HT90/110 z uszczelką
• Pokrywa otworu serwisowego łatwo skracalna
• Zbiornik z zaworem spustowym i napełniającym
• Śrubunek G1/2"-G1/2"
• Rama samonośna
• Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" -3/8"
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Uszczelka, rura polipropylenowa, karbowana wkładka

Parametry

• Zalecany zakres ciśnienia: 0,3 - 0,6 MPa
• Funkcjonalny zakres ciśnienia wody: 0,05 - 0,8 MPa
• Rezerwa higieniczna: 3 l
• Małe spłukiwanie: 2,5 - 3,5 l
• Objętość wody w zbiorniku: 9 l
• Podłączenia wody od tyłu lub od góry otworami montażowymi: G1/2 "
• Domyślne ustawienie małego spłukiwania: 3 l
• Domyślne ustawienie dużego spłukiwania: 6 l
• Duże spłukiwanie: 6 - 9 l
• Test wytrzymałości: 400 kg

Do pobrania

• A108F/1100 - Specyfikacja Techniczna PDF
