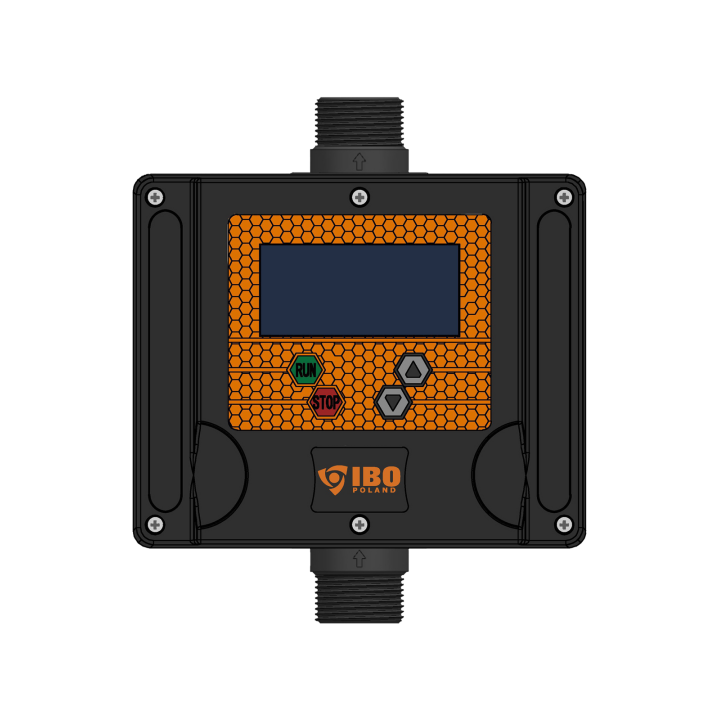

Ivr 03-030 S (0,37-2,2 kW, 230 V, 12 A) inverter

Inteligentny sterownik pompy, model IVR-03 jest łatwym w użyciu urządzeniem kontrolnym i zabezpieczającym do bezpośredniego podłączenia pomp głębinowych, pomp powierzchniowych, pomp zatapialnych, itp. utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika pompy. Inverter IVR 03 stosuje technologię SPWM (sinusoidalna modulacja szerokości impulsów) i wysokowydajnego wektora przestrzennego używając sterowania V/F/VVVF (zmienna prędkość, zmienna częstotliwość). Dzięki analizie ciśnienia w czasie rzeczywistym inwerter dostosowuje prędkość obrotową pompy do aktualnego zapotrzebowania systemu. Zmienna prędkość obrotowa pompy stabilizuje ciśnienie, co znacznie oszczędza zużycie wody oraz prądu.

CECHY

1. Wydajność energetyczna: w porównaniu z tradycyjnym sposobem, system zaopatrzenia w wodę o stałym ciśnieniu z przetwornicą częstotliwości oszczędza energię o 30 - 60 %.
2. Prosta obsługa: wszystkie funkcje mogą być zakończone przez naciśnięcie przycisku, nie ma potrzeby zatrudniania specjalistów do programowania.
3. Długoletnia niezawodność współpracujących pomp: średni moment obrotowy i ścieranie na wale zmniejsza się ze względu na spadek średniej prędkości obrotowej, co zapewnia dłuższą żywotność pompy.
4. Wbudowana funkcja SOFT-STARTu i łagodnego zatrzymania urządzenia pozwala zlikwidować uderzenie hydrauliczne (efekt uderzenia hydraulicznego oznacza nagły wzrost ciśnienia, towarzyszący szybkiemu zatrzymaniu lub rozpoczęciu przepływu cieczy).
5. Kompleksowa ochrona: system posiada najbardziej wszechstronną technologię zabezpieczeń nadprądowych, przepięciowych, podnapięciowych, zwarciowych, zablokowania wirników, możliwość zabezpieczenia pompy przed suchobiegiem bez konieczności instalacji sond/czujników w studni.
6. Możliwość sterowania pracą dwóch pomp zaopatrujących system.

ZASTOSOWANIE

Model IVR 03-030 S  sprawdzi się wszędzie, gdzie zachodzi potrzeba utrzymania stałego ciśnienia wody w instalacji oraz kontroli i ochrony pompy lub zestawu dwóch pomp.

Przewidywane typowe użycie:

• domy,
• mieszkania,
• domki wakacyjne,
• gospodarstwa rolne,
• zaopatrywanie w wodę ze studni,
• nawadnianie szklarni, ogrodów i pól,
• zbieranie i wykorzystywanie deszczówki.

Wzór przemysłowy nr Rp. 27368

 PARAMTERY

• Moc: 0,37-2,2 kW,
• Zasilanie: 1~230 V dopuszczalne wahania (160-260 V),
• Znamionowe napięcie wyjściowe: 1~230 V,

• Znamionowe napięcie wyjściowe drugiej pompy: 1~230 V / 50 Hz,
• Prąd: 12 A,
• Częstotliwość na wejściu: 50/60 Hz,
• Częstotliwość na wyjściu: 20-50/60 Hz,
• Zakres nastawy ciśnienia: 0,5-9 bar,
• Wymagana instalacja zbiornika ciśnieniowego o objętości nie mniejszej niż 2 L,
• Zakres temp. otoczenia: 0-40°C,
• Medium: Czysta woda o temperaturze od 0 do 100°C,
• Ciśnienie wymagane do samoczynnego startu: niższe o 0,3 bar od nastawionego ciśnienia pracy ale nie niższe niż 0,5 bar,
• Instalacja elektryczna: Bezwzględnie skutecznie uziemiona,

Podstawowa charakterystyka techniczna

• Charakterystyka kontroli:
  • Podwójna kontrola przepływu,
  • Kontrola ciśnienia,
• Metoda kontroli:
  • Manualna,
  • Automatyczna,
• Charakterystyka kontroli przepływu: Impuls elektrody próbnika i przełącznik przepływu,
• Charakterystyka kontroli ciśnienia: Czujnik ciśnienia 24 V, 4-20 mA.
