Przewodowy moduł przekaźnikowy na szynę DIN Sinum PS-08m 230 SBUS, 8 wyjść 230 V do siłowników, niebieski

Sinum

Nr kat. WG.23.0046

Cena: 336,60 zł
  • 8 wyjść napięciowych 230 V – bezpośrednie zasilanie siłowników termoelektrycznych
  • Magistrala Sinum SBUS – pewna komunikacja przewodowa z centralą
  • Do 8 stref – każde pomieszczenie z osobną temperaturą
  • Szyna DIN TH35 – montaż w szafce rozdzielacza lub rozdzielnicy
Do ulubionych
Średnia dostępność
Dostępność produktu: Wysyłka w ciągu 24 godzin
Udostępnij
  • Najtańsza dostawa: 16,00 zł
    Wszystkie opcje dostawy
    • Odbiór osobisty – Krakówdarmowa
    • Paczkomat InPost 24/716,00 zł
    • Kurier InPost18,00 zł
    • Paczkomat InPost 24/7 – pobranie20,00 zł
    • Kurier InPost – pobranie25,00 zł
    • Kurier DPD25,00 zł
    • Kurier DPD – pobranie30,00 zł
    • DPD Paleta220,00 zł

    Koszt dostawy dla całego zamówienia zobaczysz w koszyku.

    Darmowa dostawa od 500,00 zł
  • Telefon do zamówień: 787-787-491
Jesteś instalatorem? Załóż konto firmowe i kupuj w cenach hurtowych.
Bezpieczne płatności
  • BLIKpaynow
  • Karta Visa / Mastercardpaynow
  • Google Pay / Apple Paypaynow
  • Szybki przelew onlinepaynow
  • PayPo – zapłać późniejpaynow
  • Przelew tradycyjnyna konto sklepu
  • Za pobraniemInPost, DPD
  • Przy odbiorze osobistymKraków

paynow Płatności online obsługuje paynow (mBank). Formę płatności wybierasz w koszyku.

Polityka bezpieczeństwa
(edytuj w module Customer Reassurance)
Zasady dostawy
(edytuj w module Customer Reassurance)
Zasady zwrotu
(edytuj w module Customer Reassurance)

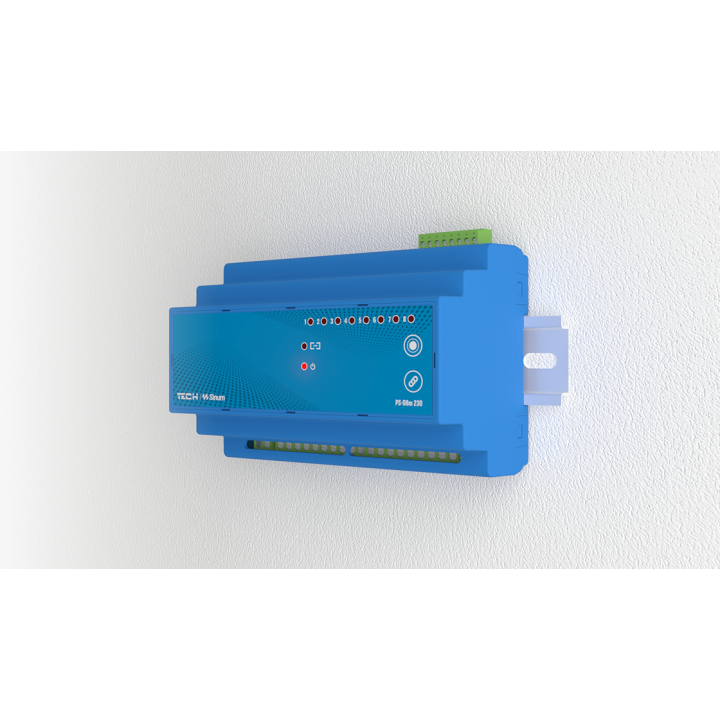

PS-08m 230 to przewodowy moduł Sinum z ośmioma wyjściami napięciowymi 230 V, montowany na szynie DIN TH35. Najczęściej steruje siłownikami termoelektrycznymi na rozdzielaczu ogrzewania podłogowego, ale może też załączać inne niewielkie odbiorniki 230 V. Z centralą Sinum komunikuje się po przewodowej magistrali SBUS, co zapewnia stabilną pracę niezależnie od warunków radiowych w szafce rozdzielacza. Sam moduł zasilany jest napięciem 230 V AC.

8 wyjść
napięciowe 230 V
SBUS
przewodowa komunikacja z centralą
0,3 A
maks. obciążenie wyjścia
140 mm
szerokość na szynie DIN

Do czego pasuje moduł PS-08m 230

Moduł wymaga centrali Sinum, np. Centrala Sinum EH-01. Temperaturę w pomieszczeniach mierzą regulatory i czujniki systemu, np. regulator R-S2 albo czujnik C-S1M, a centrala decyduje o otwarciu poszczególnych pętli.

Do wyjść podłącza się siłowniki termoelektryczne 230 V, np. STT-230/2 M30x1,5. Przy ośmiu strefach jeden moduł obsłuży cały rozdzielacz średniego domu. Ogrzewanie można prowadzić według harmonogramów, łączyć ze scenami (np. obniżenie temperatury po wyjściu z domu) i kontrolować z aplikacji.

Jeżeli w tej samej szafce potrzebujesz sterowania pompą i sygnału do kotła, wybierz sterownik PS-10m 230. Więcej akcesoriów do podłogówki znajdziesz w kategorii ogrzewanie podłogowe.

Najważniejsze cechy PS-08m 230

  • osiem przekaźników z wyjściami napięciowymi 230 V,
  • obsługa siłowników termoelektrycznych ogrzewania strefowego,
  • komunikacja przewodowa przez magistralę Sinum SBUS,
  • zasilanie 230 V AC, pobór mocy 1 W,
  • obciążalność wyjścia 0,3 A,

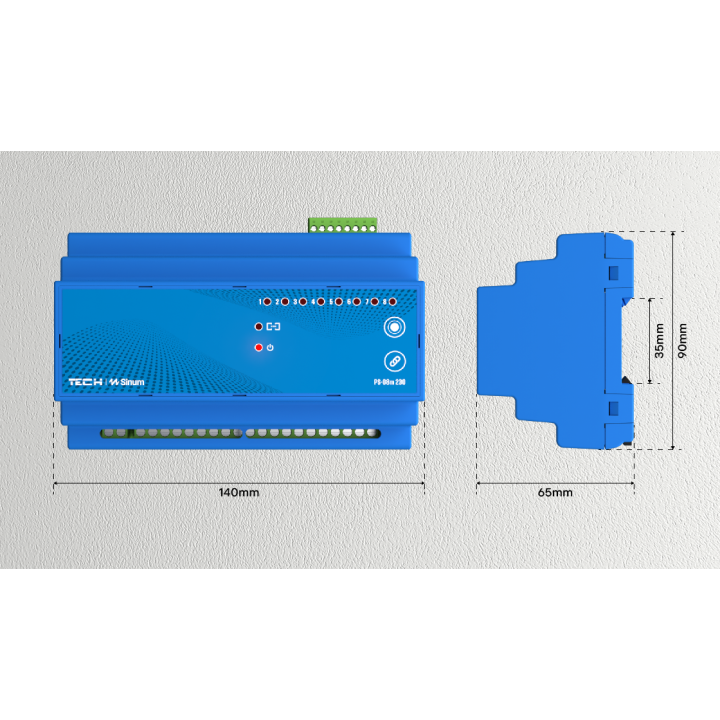

  • montaż na szynie DIN TH35, wymiary 140 × 90 × 65 mm.

Jak działa ogrzewanie strefowe w Sinum

W ogrzewaniu strefowym każde pomieszczenie ma własną temperaturę zadaną. Regulator lub czujnik w pokoju przekazuje pomiar do centrali Sinum, a ta – porównując go z ustawieniem – otwiera lub zamyka siłownik na odpowiedniej pętli rozdzielacza. Dzięki temu łazienka może być cieplejsza niż sypialnia, a pokoje nieużywane w ciągu dnia nie są niepotrzebnie dogrzewane.

Centrala pozwala ustawić harmonogramy dla każdej strefy, obniżenia temperatury nocą lub podczas nieobecności oraz powiązania z innymi elementami systemu – np. wyłączenie grzania w pomieszczeniu po otwarciu okna, jeśli w instalacji pracują odpowiednie czujniki. Zmiany wprowadza się z aplikacji lub przeglądarki, bez wizyty przy rozdzielaczu.

Siłowniki termoelektryczne – na co zwrócić uwagę

Siłowniki termoelektryczne montuje się na wkładkach zaworowych rozdzielacza ogrzewania podłogowego. Przy doborze sprawdź gwint przyłącza (najczęściej M30x1,5 lub M28x1,5), napięcie zasilania (tu 230 V) oraz to, czy siłownik jest w wersji normalnie zamkniętej, czy otwartej – logikę pracy trzeba potem uwzględnić w konfiguracji.

Siłownik potrzebuje kilku minut na pełne otwarcie, dlatego ogrzewanie podłogowe reaguje z opóźnieniem. W praktyce lepiej sprawdzają się stałe harmonogramy z niewielkimi obniżeniami temperatury niż częste, duże zmiany nastaw. Po montażu warto wykonać regulację hydrauliczną rozdzielacza, aby wszystkie pętle otrzymywały właściwy przepływ.

Pompa, źródło ciepła i opóźnienia

W instalacji ogrzewania podłogowego sam siłownik to dopiero połowa układu. Pompa obiegu podłogowego powinna pracować tylko wtedy, gdy przynajmniej jedna strefa potrzebuje ciepła, a źródło ciepła – kocioł lub pompa ciepła – powinno dostać sygnał grzania dopiero po otwarciu pętli. Dzięki temu nie pracuje „na zamknięte” zawory i nie zużywa niepotrzebnie energii.

W systemie Sinum logikę tę konfiguruje się w centrali, wiążąc strefy z wyjściem pompy i stykiem sterującym źródłem ciepła. Uwzględnij przy tym czas otwarcia siłowników termoelektrycznych, który według kart katalogowych siłowników wynosi zwykle kilka minut – sygnał dla pompy i kotła nie powinien pojawiać się przed fizycznym otwarciem pętli.

Dobre praktyki instalacyjne

Urządzenia automatyki pracują latami, dlatego warto zadbać o jakość połączeń: stosować końcówki tulejkowe na linkach, dokręcać zaciski z właściwym momentem i nie przekraczać przekrojów przewodów dopuszczonych przez producenta. Przewody sygnałowe i komunikacyjne prowadzi się w miarę możliwości osobno od przewodów zasilających 230 V.

Przed oddaniem instalacji przekaż użytkownikowi krótką instrukcję obsługi: jak zmienić nastawy, jak działa sterowanie ręczne i co zrobić w razie zaniku zasilania. Dzięki temu system będzie wykorzystywany w pełni, a nie tylko w podstawowym zakresie.

Uruchomienie i serwis

Po zamontowaniu urządzenia warto przeprowadzić krótką procedurę odbiorczą: sprawdzić każde wyjście lub funkcję z poziomu centrali albo sterownika, zweryfikować reakcję na łączniki i regulatory oraz zapisać konfigurację. Dobrze opisana instalacja to mniej telefonów od klienta i szybsza diagnoza, jeśli coś przestanie działać.

W dokumentacji powykonawczej zanotuj miejsce montażu, przypisanie kanałów lub stref do pomieszczeń oraz sposób zasilania. Przy rozbudowie systemu w przyszłości – o kolejne pomieszczenia, obwody czy urządzenia – instalator nie będzie musiał odtwarzać połączeń od zera, a użytkownik łatwiej zrozumie, za co odpowiada każde urządzenie.

Dane techniczne

ParametrWartość
Komunikacjaprzewodowa Sinum SBUS
Zasilanie230 V AC
Pobór mocy1 W
Liczba wyjść przekaźnikowych8 (napięciowe 230 V)
Maks. obciążenie wyjścia0,3 A
Wymiary (wys. × szer. × gł.)90 × 140 × 65 mm
Temperatura pracy5–50°C
Montaższyna DIN TH35
SystemSinum

Co jest w zestawie

W opakowaniu znajduje się moduł z dokumentacją producenta. Centrali Sinum, przewodu magistrali, siłowników ani regulatorów nie ma w zestawie.

Dobór i montaż

Przy doborze kieruj się obciążalnością 0,3 A na wyjście – zsumuj prąd siłowników podłączonych do jednego wyjścia, uwzględniając dane producenta siłownika.

Moduł łączy się z centralą złączem SBUS i rejestruje w zakładce Urządzenia SBUS. Zasilanie 230 V doprowadza się z obwodu zabezpieczonego w rozdzielnicy. Prace wykonuje elektryk z uprawnieniami.

Wskazówka instalatora: jeśli pomieszczenie ma kilka pętli, podłącz ich siłowniki do jednego wyjścia tylko wtedy, gdy suma prądów mieści się w 0,3 A – w przeciwnym razie przypisz pętle do dwóch wyjść i zgrupuj je w centrali w jedną strefę.

Najczęstsze pytania

Do czego służy PS-08m 230?
Do sterowania siłownikami termoelektrycznymi 230 V w strefowym ogrzewaniu podłogowym oraz innymi małymi odbiornikami 230 V.

Jakie zasilanie ma moduł?
Według danych producenta moduł zasilany jest napięciem 230 V AC, a z centralą komunikuje się po magistrali SBUS.

Ile siłowników podłączę do wyjścia?
Tyle, ile mieści się w obciążalności 0,3 A – zależy to od prądu konkretnego modelu siłownika.

Czy potrzebuję regulatorów?
Tak, pomiar temperatury w strefach zapewniają regulatory lub czujniki Sinum.

Czym różni się od PS-08 230?
PS-08 230 komunikuje się z centralą radiowo, a PS-08m 230 przewodowo przez SBUS.
