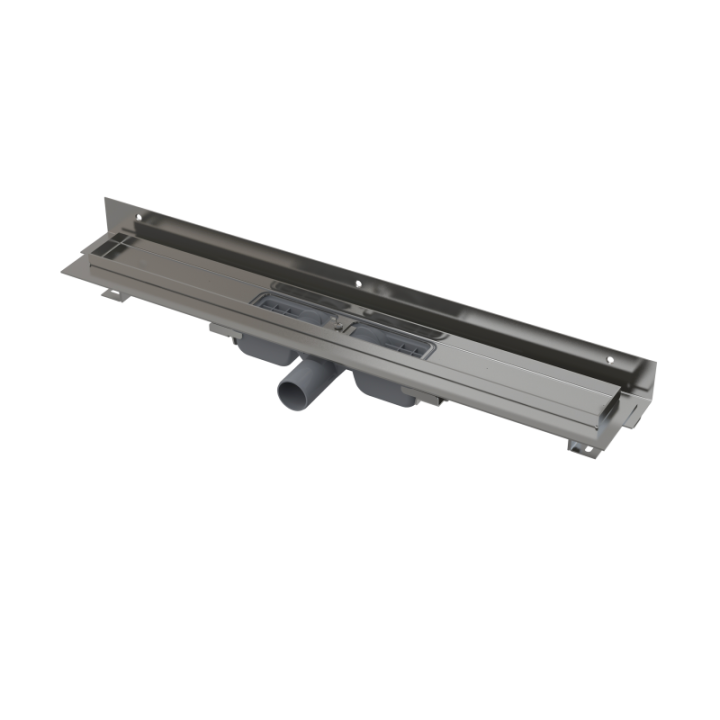

Odpływ podłogowy z obramowaniem do rusztu perforowanego i nastawnym kołnierzem do ściany

Zastosowanie

• Do bezbarierowego przejścia
• W przypadku miejsc z ograniczoną grubością betonu
• Do odwadniania natrysków, na poziomie podłogi
• Do zamontowania bezpośrednio przy ścianie
• Do perforowanych rusztów ze stali nierdzewnej
• Do użytku w pomieszczeniach

Specyfikacja

• Łatwiejsze i bezpieczniejsze wykonanie izolacji między podłogą do ścianą
• Kołnierz i wloty są chronione folią oraz wkładką styropianową
• Materiał syfonu: polipropylen
• Materiał: stal nierdzewna 2 mm, AISI 304, DIN 1.4301
• Syfon łatwy do czyszczenia łącznie z rurą odpływową
• Regulowany w pionie kołnierz izolacyjny do płytek o grubości 6-12 mm
• Odpływ liniowy ze stali nierdzewnej (uszlachetniony materiał trawieniem i pasywacją, elektrochemicznie polerowany)
• Samoprzylepny pasek hydroizolacyjny
• Syfon połączony na stałe z odpływem - 100% szczelności
• Wysokość zabudowy od 55 mm
• Ułatwia wykonanie spadku podłogi
• Z regulacją wysokości
• Duży przepływ jest możliwy dzięki syfonowi dwukomorowemu
• Gwarancja 25 lat

W zestawie

• Kotwienie zestawu: śruba Ø6×50 - 2 szt, kołki Ø10 - 2 szt, śruby Ø4,2×38 - 3 szt, kołków Ø8 - 3 szt
• Montaż pokrywy instalacyjnej- polistyren
• Folia ochronna kołnierza
• Folia ochronna wlotu do syfonu
• Samoprzylepna taśma uszczelniająca
• Odpływ połączony z syfonem

Parametry

• Całkowita wysokość zabudowy: 70 - 96 mm
• Minimalna grubość betonu: 55 mm
• Odporność syfonu na ciśnienie: 575 Pa
• Rozmiar rury odpływowej: 40 mm
• Regulacja kołnierza: 10 - 15 mm
• Przepływ: 35 l/min
• Klasa obciążenia K3: 300 kg
• Syfon: 28 mm

Do pobrania

• APZ104-850 - Specyfikacja Techniczna PDF
