Odwodnienie zewnętrzne 100 mm metalowe, żeliwny ruszt, klasa D400

Zastosowanie

• Do odwodnienia parkingów i podobnych obszarów: drogi ,dróżki i inne

Specyfikacja

• Liczne przetłoczenia do lepszego zamocowania w otaczającym materiale
• Prosty podział odwodnienia, na dwie połówki tej samej długości
• Metalowe kołnierze wzmacniające krawędzie odwodnienia
• Zaślepki końcowe mogą być użyte jako łącznik dopływu - DN 75 mm
• Materiał ze stabilizatorem UV zapobiegające blaknięciu, starzeniu i degradacji tworzywa
• Materiał: polipropylen wypełniony talkiem, odporny na uszkodzenia mechaniczne, chemiczne i termiczne
• System modułowy - możliwość połączenia w kształcie „I“, „L“, „T“ lub „X“
• Otwory do włożenia prętów blokujących
• Przygotowany do opcjonalnego zastosowania syfonu z kratką wyłapującą zanieczyszczenia
• Podłączenia dopływów z boku odpływu, w czterech miejscach - Ø50 mm
• Solidny mechanizm blokujący, do prostego połączenia poszczególnych odwodnień
• Solidna konstrukcja - samonośna
• Żeliwny ruszt - mocowany w odwodnieniu za pomocą 8 śrub ze stali nierdzewnej, szerokość szczeliny wlotowej 11,6 mm
• Łatwy dostęp do odpływu - łatwe czyszczenie
• Odpływ pionowy Ø110 mm
• System pozwala na łatwą blokadę połączenia bez dodatkowych elementów

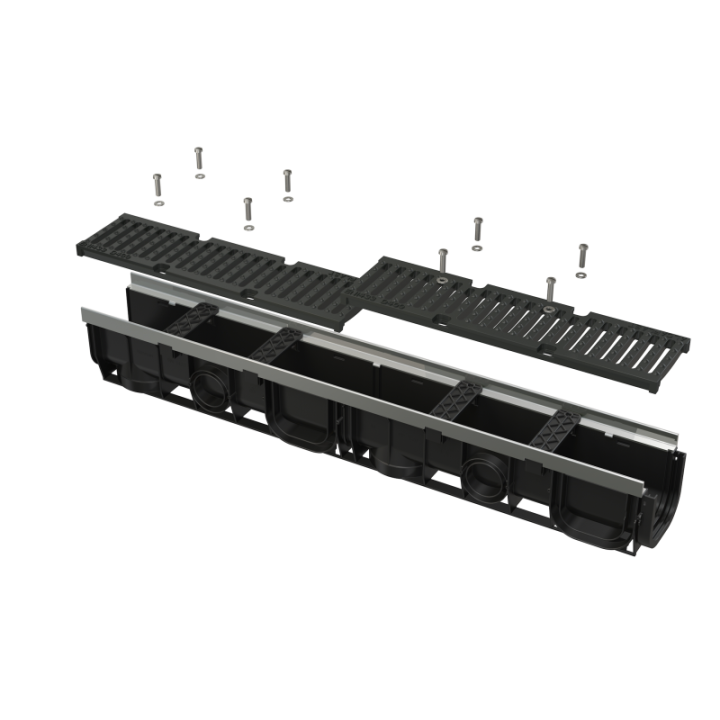

W zestawie

• Rozpórka instalacyjna 4 szt
• Ruszt żeliwny - 2×0,5 m - klasa obciążenia D400
• Śruby do mocowania rusztu w odwodnieniu 8 szt
• Korpus odwodnienia z metalowym kołnierzem

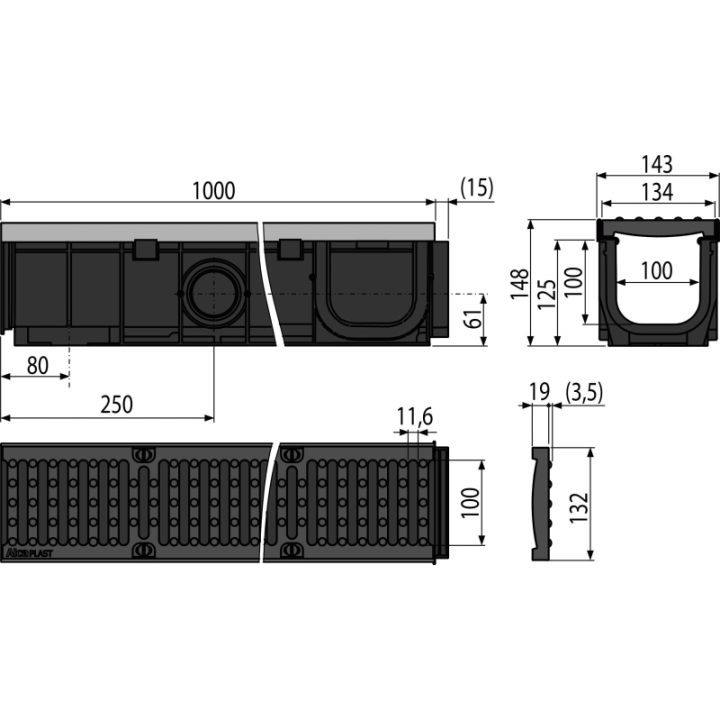

Parametry

• Całkowita wysokość zabudowy: 148 mm
• Rozmiar rury odpływowej: 110 mm
• Profil przepływu w odwodnieniu: 95,3 cm²
• Klasa obciążenia: 40000 kg
• Wlot rusztu żeliwnego: 448,3 cm²

Do pobrania

• AVZ103-R201 - Specyfikacja Techniczna PDF
