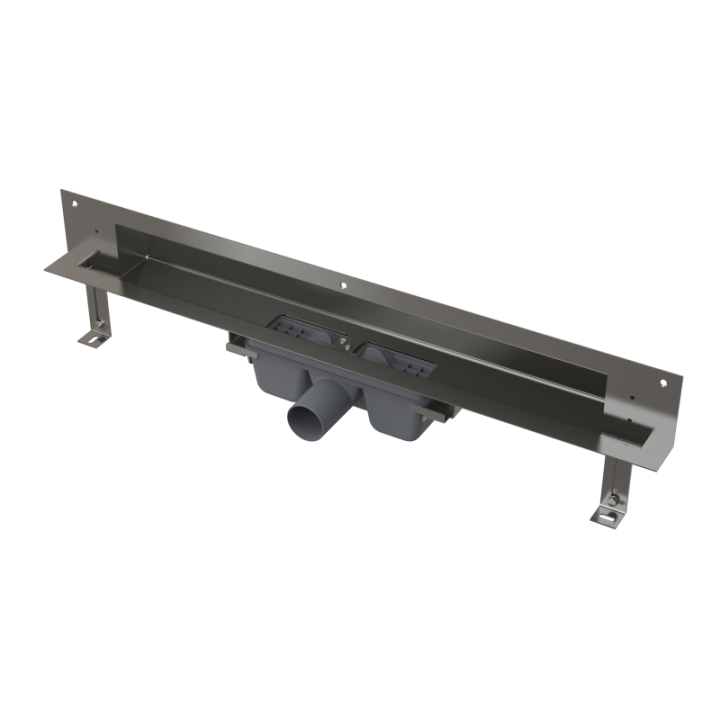

System odpływowy ścienny z pokrywą do wypełnienia płytką ze stali nierdzewnej

Zastosowanie

• Do bezbarierowego przejścia
• Do montażu w ścianie
• Do użytku w pomieszczeniach
• Nadaje się do przestrzeni o ruchu większej liczby osób - baseny, spa, centrum odnowy biologicznej

Specyfikacja

• Łatwo zdejmowana pokrywa - do wkładania płytek o grubości do 12 mm
• Kołnierz i wloty są chronione folią oraz wkładką styropianową
• Materiał syfonu: polipropylen
• Materiał odpływu: stal nierdzewna DIN 304, DIN 1.4301
• Syfon łatwy do czyszczenia łącznie z rurą odpływową
• Możliwość zakupu syfonu kombinowanego
• Możliwość zamówienia z podświetleniem LED
• Odpływ liniowy ze stali nierdzewnej (uszlachetniony materiał trawieniem i pasywacją, elektrochemicznie polerowany)
• Samoprzylepny pasek hydroizolacyjny
• Syfon połączony na stałe z odpływem - 100% szczelności
• Głębokość konstrukcji 64 mm
• System znajduje się na zewnątrz obszaru obciążenia mechanicznego
• Woda wpływa do odpływu tylko pomiędzy krawędzią płytki podłogowej a pokrywą odwodnienia , która jest częścią ściany
• Duży przepływ jest możliwy dzięki syfonowi dwukomorowemu
• Gwarancja 25 lat

W zestawie

• Zestaw do montażu nóżek: śruba M6×12 - 2 szt
• Kotwienie zestawu: śruba Ø6×50 - 2 szt, kołki Ø10 - 2 szt, śruby Ø4,2×38 - 3 szt, kołków Ø8 - 3 szt
• Pokrywa instalacyjna
• Ruszt ze stali nierdzewnej Twin do wypełnienia płytkami
• Folia ochronna kołnierza i wlotu do syfonu
• Samoprzylepna taśma uszczelniająca
• Odpływ połączony z syfonem

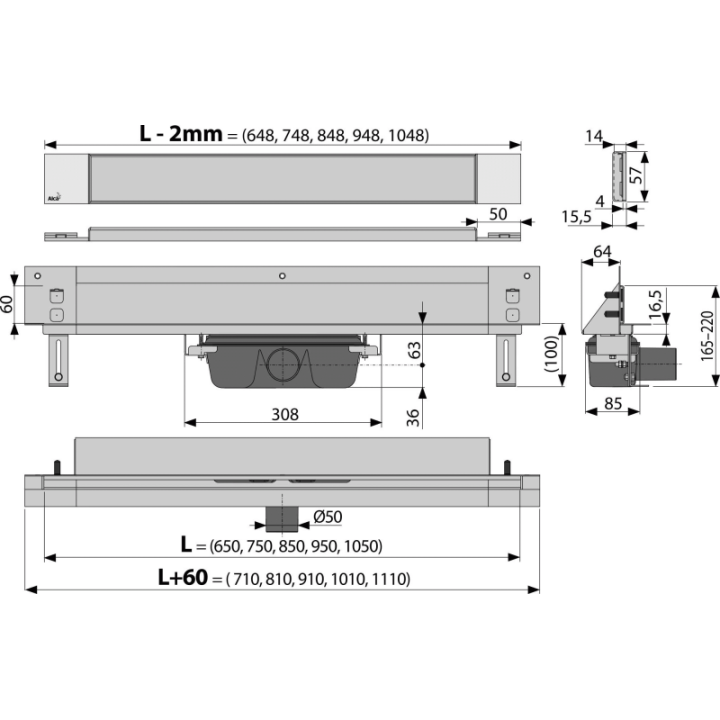

Parametry

• Całkowita wysokość zabudowy: 165 - 220 mm
• Minimalna grubość betonu: 100 mm
• Odporność syfonu na ciśnienie: 982 Pa
• Rozmiar rury odpływowej: 50 mm
• Przepływ: 60 - 68,8 l/min
• Szerokość obudowy: 60 mm
• Głębokość konstrukcji: 64 mm
• Syfon: 50 mm

Do pobrania

• APZ5-TWIN-750 - Specyfikacja Techniczna PDF
