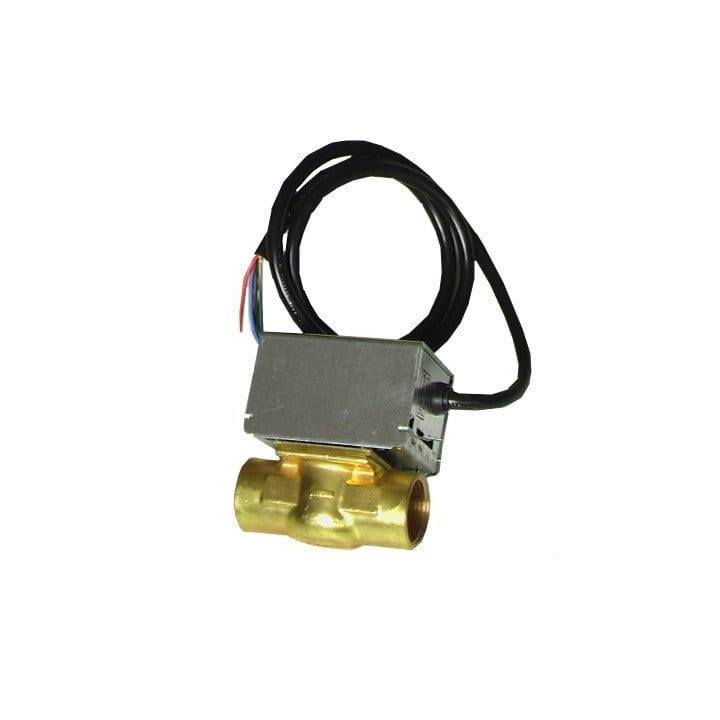

Zawór przelotowy 1 cala V4043H1122/U Honeywell

Zawór przelotowy V4043H1122/U gwint wewn. 1" firmy Honeywell

Dwudrogowe zawory typ V4043H są stosowane w aplikacjach domowych i małych przemysłowych w instalacjach ogrzewania i chłodzenia. Zadaniem zaworu jest kontrola przepływu wody ciepłej lub chłodzącej. W domowych instalacjach spełnia rolę zaworu strefowego ale również może służyć do sterowania pojedynczym obiegiem klimakonwektora, grzejnika lub w zastosowaniach z wymiennikiem lub nagrzewnicą.

Zawór sterowany jest poprzez zestyk SPST (rozwierny) i może być sterowany z termostatu pokojowego termostatu zanurzeniowego lub przełącznik przepływu.

Przy wymianie napędu nie ma potrzeby usuwania zaworu z instalacji.

Właściwości:

• Sztywna konstrukcja
• Sterowany sygnałem napięciowym poprzez zestyk rozwierny SPST
• Niski pobór mocy siłownika
• Wymiana napędu nie wymaga odwodnienia instalacji
• Duży przepływ
• Niewrażliwy na zanieczyszczenia instalacji

Budowa:

Zawór przelotowy strefowy V4043C zbudowany jest z:

• korpusu dwudrogowego z gwintem wewnętrznym BSPP
• zespołu sterującego zamykaniem i otwieraniem
• napędu elektrycznego z kablem

Materiały:

• Korpus zaworu z kutego mosiądzu
• Trzpień z mosiądzu
• Uszczelnienie typu O-ring z EPDM
• Kula zamykająca z NBR
• Pokrywa siłownika i podstawa z cynkowanej blachy stalowej

Dane:

• Medium Woda lub mieszanka z glikolem (maks. 50% glikolu), jakość wody zgodna z VDI 2035
• Odczyn Ph 8...9.5
• Temperatura pracy 5...88°C
• Temperatura otoczenia maks. 50°C
• Ciśnienie pracy maks. 8.6 bar statyczne
• Kierunek przepływu A - B
• Pozycja beznapięciowa normalnie zamknięty
• Napięcie 220-240V, 50Hz
• Pobór mocy 6W / 0.042A
• Przebieg przy otwieraniu: 12 sek.; 6 sek. przy zamykaniu
• Przewód elektryczny długość 1m w osłonie odpornej na temperaturę
• Wilgotność otoczenia 5…95% RH
• Warunki otoczenia nieagresywne korozyjnie, niewybuchowi
• przyłącze 1 cal gwint wewnętrzny
• Kvs: 8,6
• Maks. różnica ciśnienia zamknięcia: 45 kPa
