Zawór 3-drogowy czy 4-drogowy? Jak dobrać zawór mieszający do instalacji CO
Zawór mieszający jest jednym z ważniejszych elementów instalacji grzewczej. Odpowiada za regulację temperatury czynnika, może chronić źródło ciepła przed zbyt niską temperaturą powrotu i pozwala dostosować parametry pracy instalacji do grzejników lub ogrzewania podłogowego.
W praktyce najczęściej spotykamy zawory 3-drogowe i 4-drogowe. Choć z zewnątrz mogą wyglądać podobnie, różnią się sposobem pracy i zastosowaniem. Jak więc wybrać odpowiedni model?
Do czego służy zawór mieszający?
Podstawowym zadaniem zaworu mieszającego jest regulacja przepływu i temperatury wody w instalacji.
Gorąca woda wychodząca ze źródła ciepła może mieć temperaturę zbyt wysoką dla określonego obiegu. Zawór pozwala wtedy zmieszać ją z chłodniejszą wodą z powrotu, aby uzyskać temperaturę odpowiednią dla instalacji.
Ma to szczególne znaczenie w:
- instalacjach grzejnikowych,
- ogrzewaniu podłogowym,
- układach z kotłami,
- instalacjach z kilkoma obiegami grzewczymi,
- układach wymagających ochrony temperatury powrotu.
Jak działa zawór 3-drogowy?
Zawór 3-drogowy posiada trzy przyłącza i może pracować jako zawór mieszający albo rozdzielający.
W funkcji mieszającej łączy dwa strumienie wody o różnych temperaturach. Przykładowo gorąca woda ze źródła ciepła miesza się z chłodniejszą wodą powracającą z instalacji.
W ten sposób można uzyskać temperaturę odpowiednią np. dla ogrzewania podłogowego.

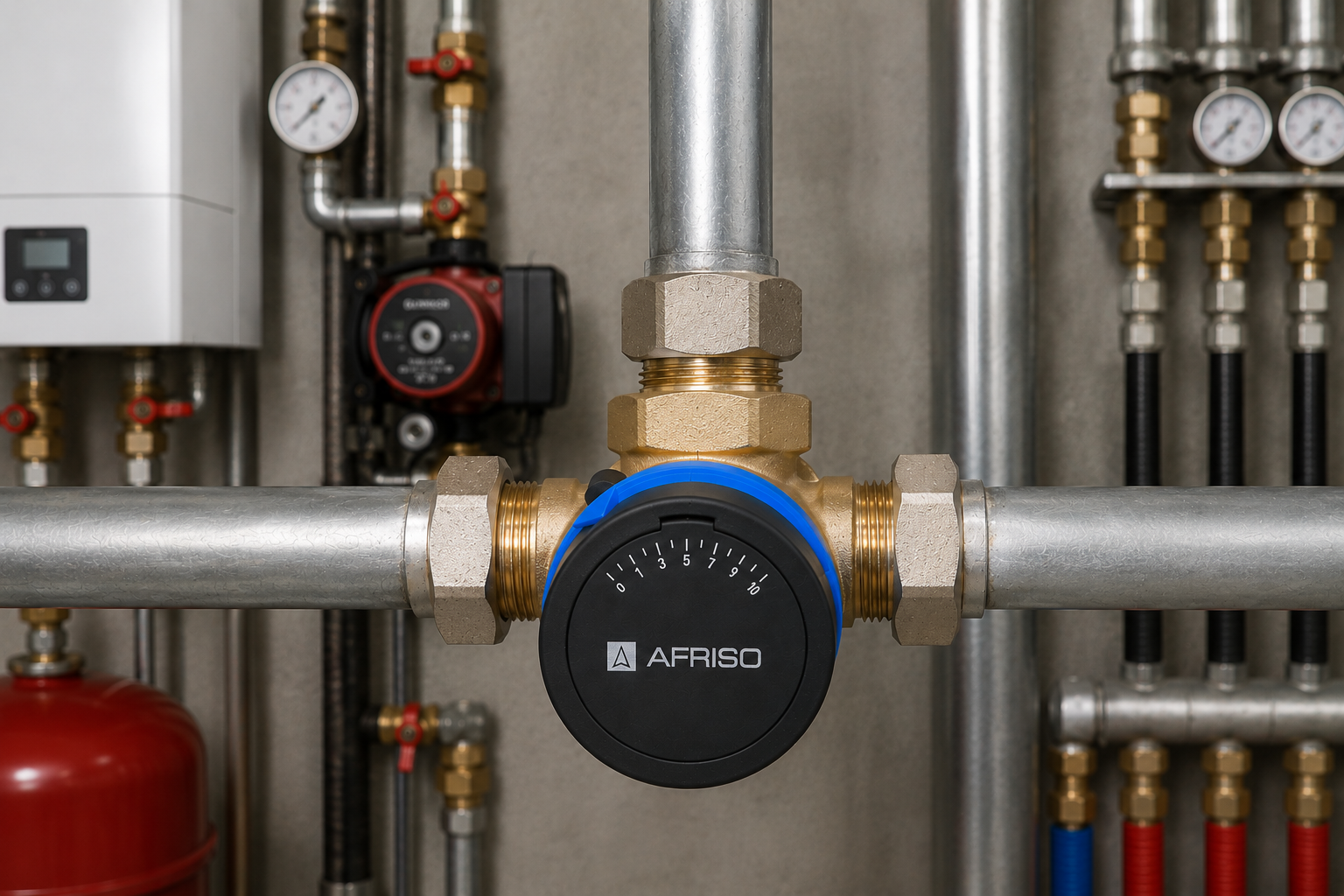

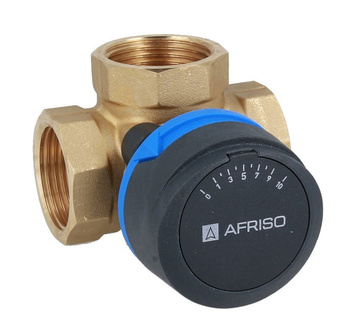

Przykładem jest zawór mieszający 3-drogowy obrotowy AFRISO 1".
Gdzie stosuje się zawór 3-drogowy?
Najczęściej spotkamy go w układach, w których trzeba:
- obniżyć temperaturę zasilania obiegu,
- mieszać wodę gorącą z chłodniejszą,
- sterować temperaturą ogrzewania podłogowego,
- rozdzielić przepływ pomiędzy dwa obiegi,
- przełączać przepływ między instalacją CO i zasobnikiem CWU.
Dlatego zawór 3-drogowy jest bardzo uniwersalnym rozwiązaniem.
Jak działa zawór 4-drogowy?
Zawór 4-drogowy posiada cztery przyłącza i umożliwia jednoczesną regulację temperatury wody kierowanej do instalacji oraz temperatury powrotu do źródła ciepła.
Jest to szczególnie ważne w instalacjach z kotłami na paliwo stałe.
Zbyt chłodna woda powracająca do kotła może sprzyjać kondensacji i pogarszać warunki jego pracy. Zawór 4-drogowy pozwala część gorącej wody skierować z powrotem w stronę kotła, podnosząc temperaturę powrotu.

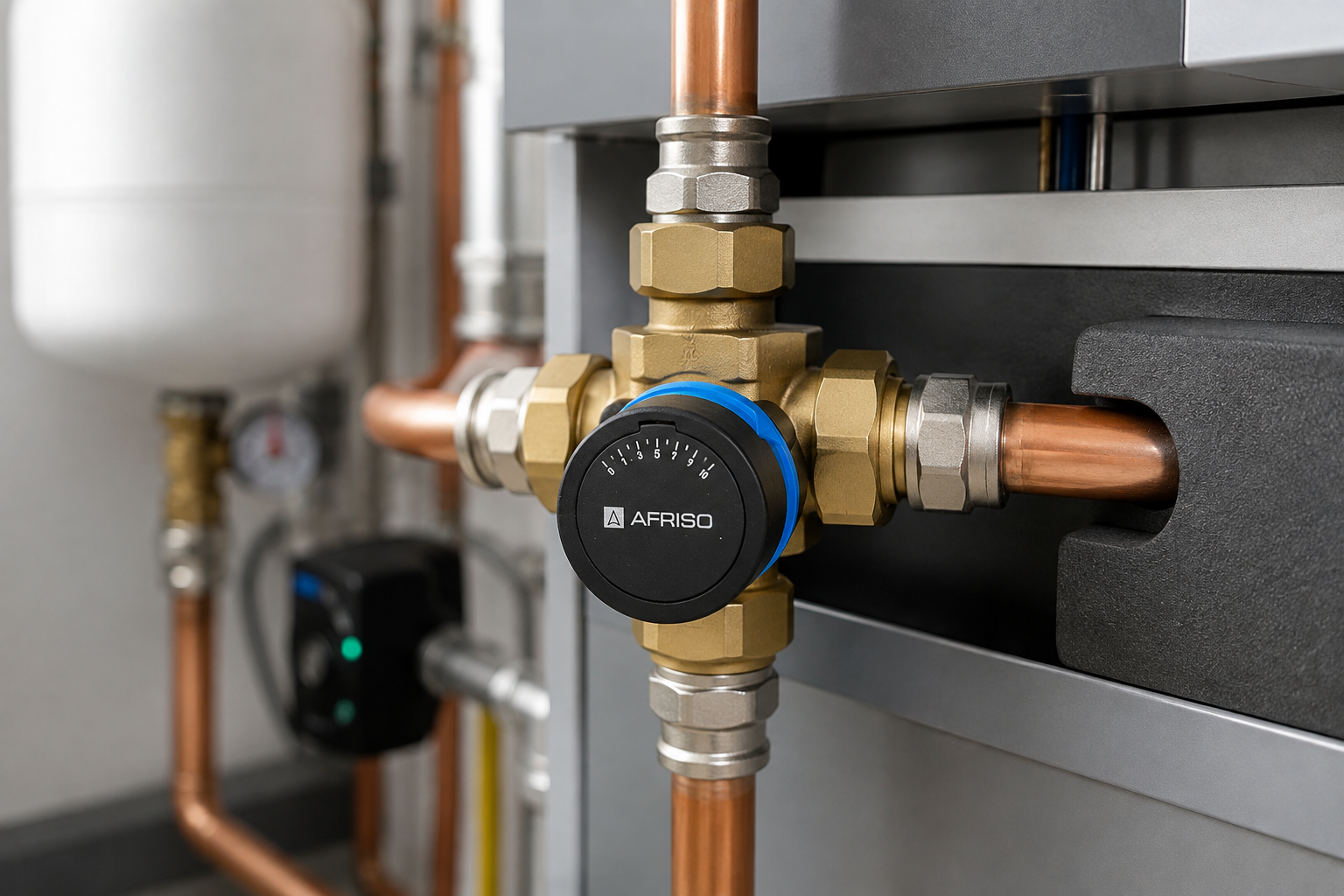

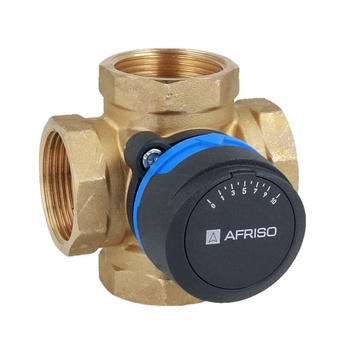

Przykładem jest zawór mieszający 4-drogowy obrotowy AFRISO 1".

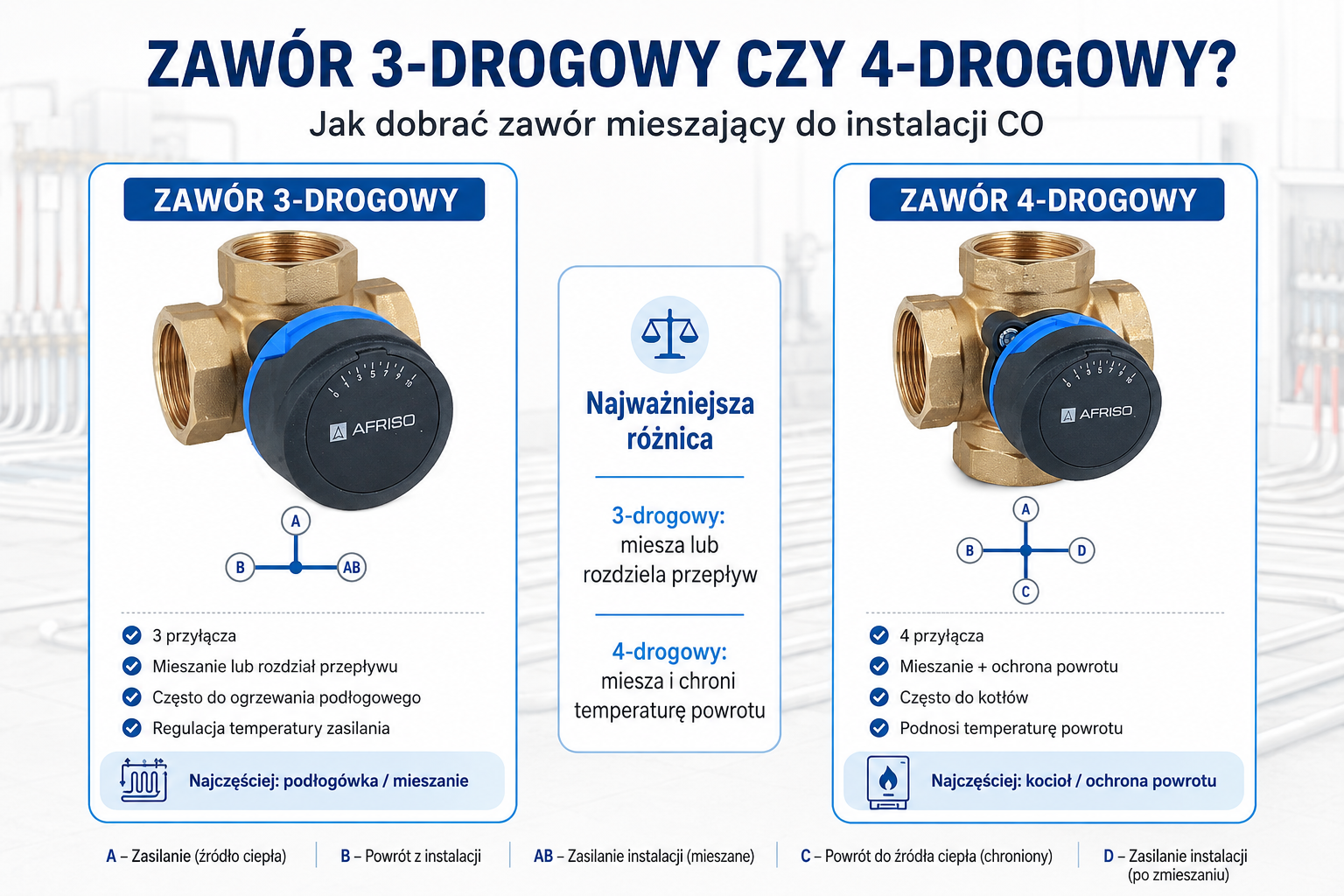

Zawór 3-drogowy a 4-drogowy – najważniejsza różnica
Najprościej można zapamiętać:
ZAWÓR 3-DROGOWY
→ przede wszystkim miesza lub rozdziela przepływ
ZAWÓR 4-DROGOWY
→ miesza wodę i jednocześnie może podnosić temperaturę powrotu do kotła
W praktyce oznacza to, że zawór 3-drogowy bardzo dobrze sprawdza się w regulacji temperatury obiegu, natomiast 4-drogowy jest często wybierany tam, gdzie oprócz regulacji chcemy również chronić kocioł przed zbyt zimnym powrotem.
Co oznacza Kvs?
Przy wyborze zaworu nie należy patrzeć wyłącznie na liczbę dróg i średnicę przyłącza.
Bardzo ważnym parametrem jest Kvs, czyli współczynnik przepływu zaworu.
W uproszczeniu określa on, ile medium może przepłynąć przez całkowicie otwarty zawór przy określonej różnicy ciśnień.
Zbyt mały zawór może powodować duże opory przepływu. Zbyt duży może natomiast utrudniać precyzyjną regulację.
Dlatego Kvs powinien być dobrany do przepływu wymaganego w konkretnym obiegu.
Czy większy zawór zawsze jest lepszy?
Nie.
To jeden z częstszych błędów przy doborze armatury.
Jeżeli instalacja ma rurę 1", nie oznacza to automatycznie, że każdy zawór 1" będzie odpowiedni. Trzeba sprawdzić:
- wymagany przepływ,
- moc obiegu,
- różnicę temperatur zasilania i powrotu,
- Kvs zaworu,
- opory całego układu.
Właściwy dobór hydrauliczny jest ważniejszy niż samo dopasowanie gwintu.
Zawór mieszający do podłogówki – 3 czy 4 drogi?
W typowej instalacji ogrzewania podłogowego najczęściej stosuje się zawór 3-drogowy, ponieważ głównym zadaniem jest obniżenie temperatury wody kierowanej do pętli podłogowych.
Ogrzewanie podłogowe pracuje na niższej temperaturze niż klasyczne grzejniki, dlatego gorąca woda musi zostać zmieszana z chłodniejszym powrotem.
Zawór 4-drogowy może być potrzebny w innych częściach instalacji, szczególnie przy źródle ciepła wymagającym ochrony powrotu.
Jaki zawór do kotła?
W instalacjach, w których ważna jest ochrona temperatury powrotu, często stosuje się zawór 4-drogowy.
Pozwala on nie tylko regulować temperaturę w instalacji grzewczej, ale również podnieść temperaturę wody wracającej do kotła.
Nie oznacza to jednak, że zawór 4-drogowy będzie właściwym rozwiązaniem w każdej instalacji. Zawsze należy uwzględnić zalecenia producenta źródła ciepła i projekt układu.
Ręczna regulacja czy siłownik?
Zawory obrotowe można ustawiać ręcznie, ale instalację można również wyposażyć w siłownik elektryczny.
Siłownik współpracujący ze sterownikiem może automatycznie zmieniać położenie zaworu, dostosowując temperaturę zasilania do aktualnych warunków.
Jest to szczególnie wygodne w instalacjach wyposażonych w automatykę pogodową.
Na co zwrócić uwagę przy wyborze zaworu mieszającego?
Przed zakupem warto sprawdzić przede wszystkim:
- czy potrzebny jest zawór 3- czy 4-drogowy,
- średnicę przyłączy,
- DN zaworu,
- wartość Kvs,
- wymagany przepływ instalacji,
- maksymalną temperaturę i ciśnienie,
- możliwość współpracy z siłownikiem,
- sposób montażu i kierunki przepływu.
Nieprawidłowe podłączenie zaworu może sprawić, że nawet właściwie dobrany model nie będzie działał zgodnie z założeniami.
3-drogowy czy 4-drogowy – który wybrać?
Jeżeli głównym zadaniem jest mieszanie wody i regulacja temperatury obiegu, np. ogrzewania podłogowego, najczęściej właściwym rozwiązaniem będzie zawór 3-drogowy.
Jeżeli natomiast instalacja wymaga jednoczesnej regulacji temperatury obiegu i ochrony temperatury powrotu kotła, warto rozważyć zawór 4-drogowy.
Najważniejsze jest jednak prawidłowe dobranie zaworu do konkretnego układu hydraulicznego, a nie wybór wyłącznie na podstawie liczby przyłączy.
Dobrze dobrany zawór mieszający poprawia regulację instalacji, pomaga utrzymać właściwą temperaturę czynnika i może znacząco wpłynąć na prawidłową pracę całego systemu grzewczego.
