Odwodnienie zewnętrzne 100 mm z obramowaniem z tworzywa, ruszt ocynkowany profil „C“, A15

Zastosowanie

• Do odwodnienia: dla stref pieszych i rowerzystów, trawników, okolic budynków, oraz obszarów o podobnym charakterze

Specyfikacja

• Liczne przetłoczenia do lepszego zamocowania w otaczającym materiale
• Prosty podział odwodnienia, na dwie połówki tej samej długości
• Zaślepki końcowe mogą być użyte jako łącznik dopływu – DN 75 mm
• Materiał ze stabilizatorem UV zapobiegające blaknięciu, starzeniu i degradacji tworzywa
• Materiał: polipropylen wypełniony talkiem, odporny na uszkodzenia mechaniczne, chemiczne i termiczne

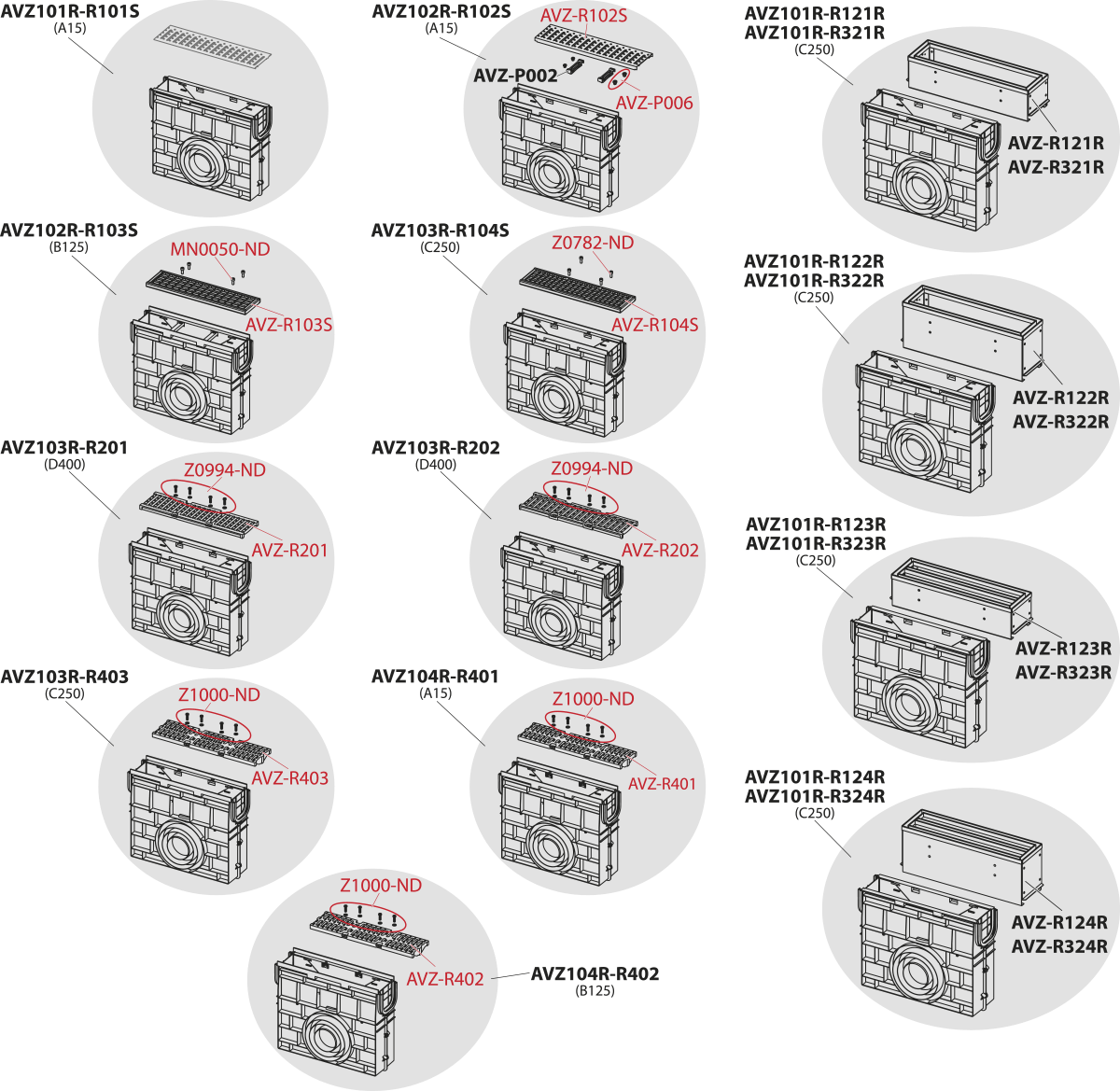

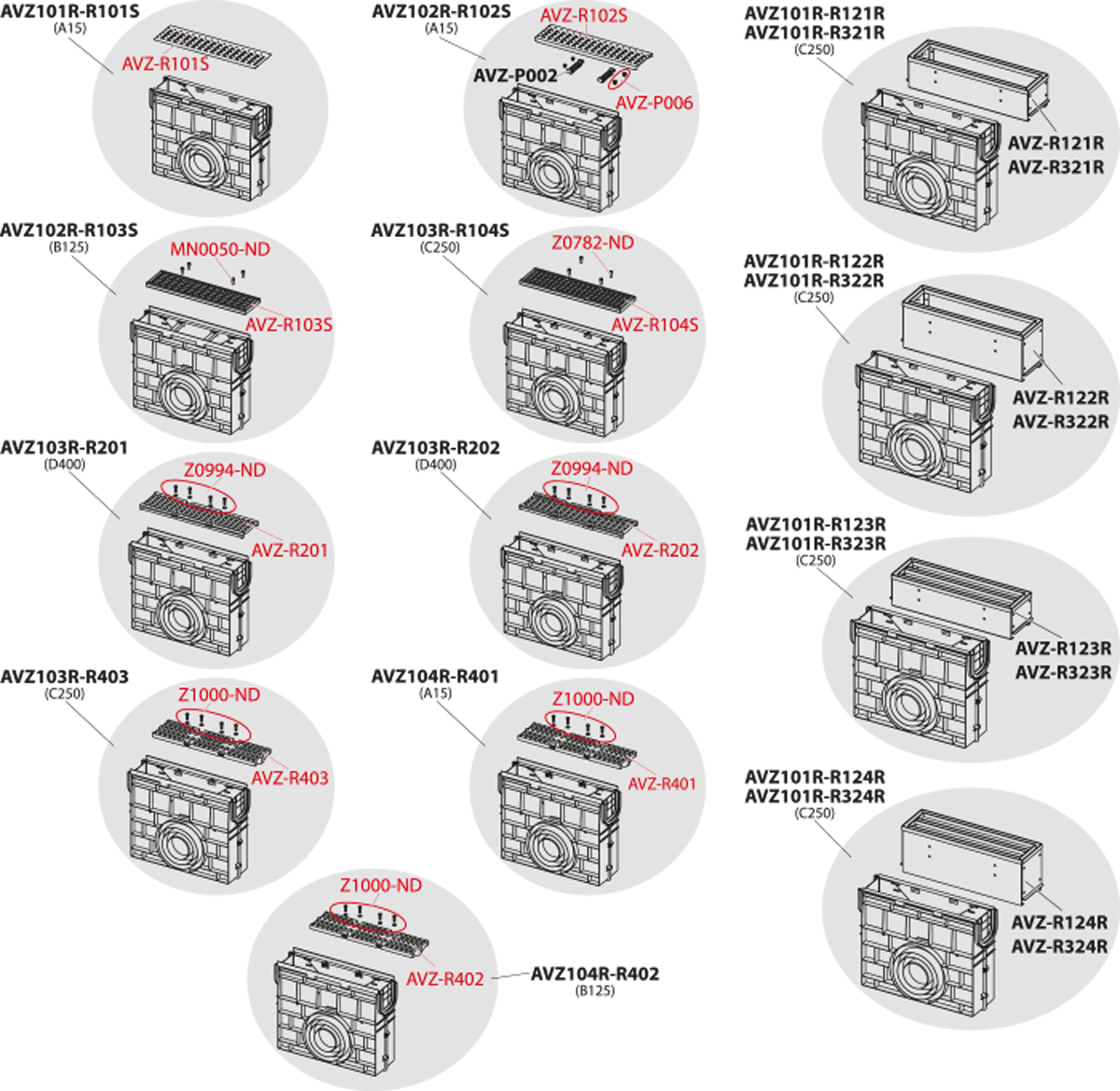

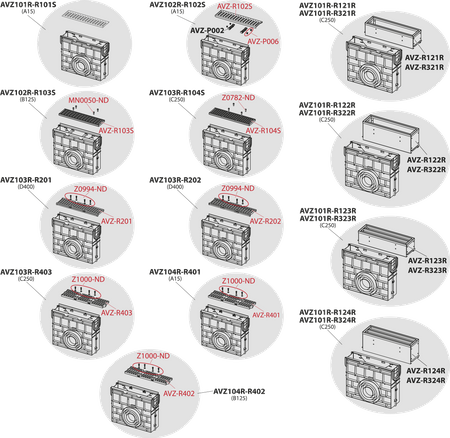

• System modułowy – możliwość połączenia w kształcie „I“, „L“, „T“ lub „X“
• Ruszt ocynkowany profil „C“ – mocowany w odwodnieniu za pomocą dwóch plastikowych zamków, szerokość szczeliny wlotowej 9 mm
• Otwory do włożenia prętów blokujących
• Przygotowany do opcjonalnego zastosowania syfonu z kratką wyłapującą zanieczyszczenia
• Podłączenia dopływów z boku odpływu, w czterech miejscach – Ø50 mm
• Solidny mechanizm blokujący, do prostego połączenia poszczególnych odwodnień
• Solidna konstrukcja – samonośna
• Ruszt może być usunięty z odwodnienia jedynie po zwolnieniu zamków
• Łatwy dostęp do odpływu – łatwe czyszczenie
• Odpływ pionowy Ø110 mm
• System pozwala na łatwą blokadę połączenia bez dodatkowych elementów

W zestawie

• Ruszt ocynkowany profil „C“ – klasa obciążenia A15
• Korpus odwodnienia z kołnierzem z tworzywa sztucznego

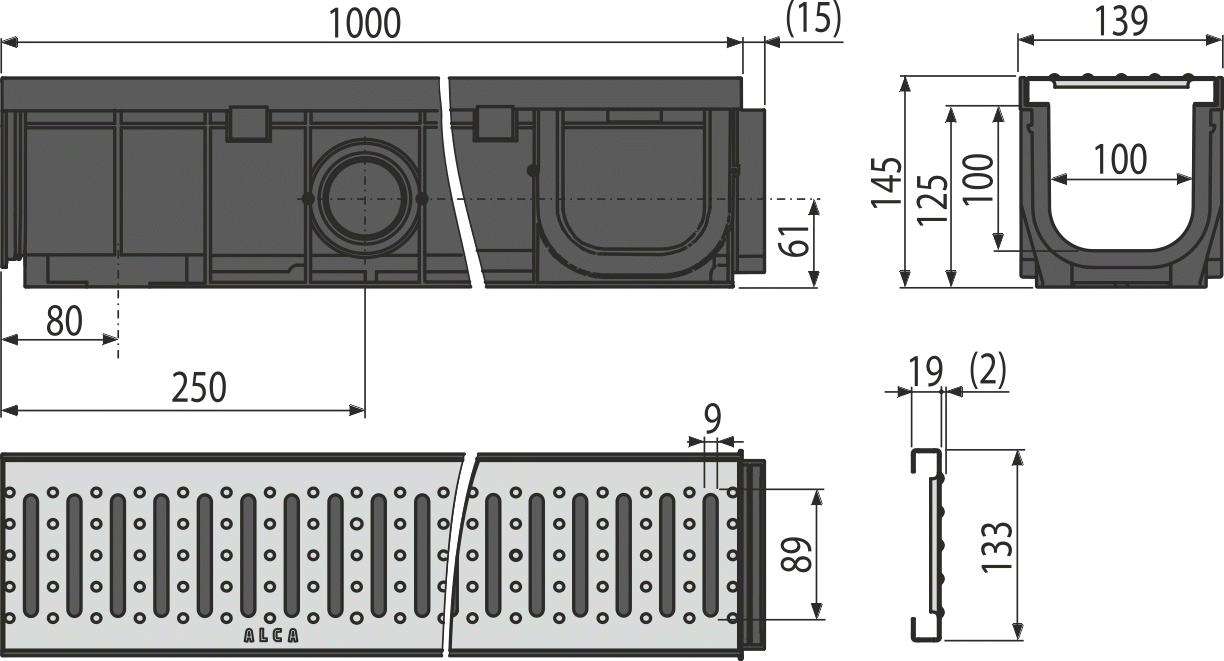

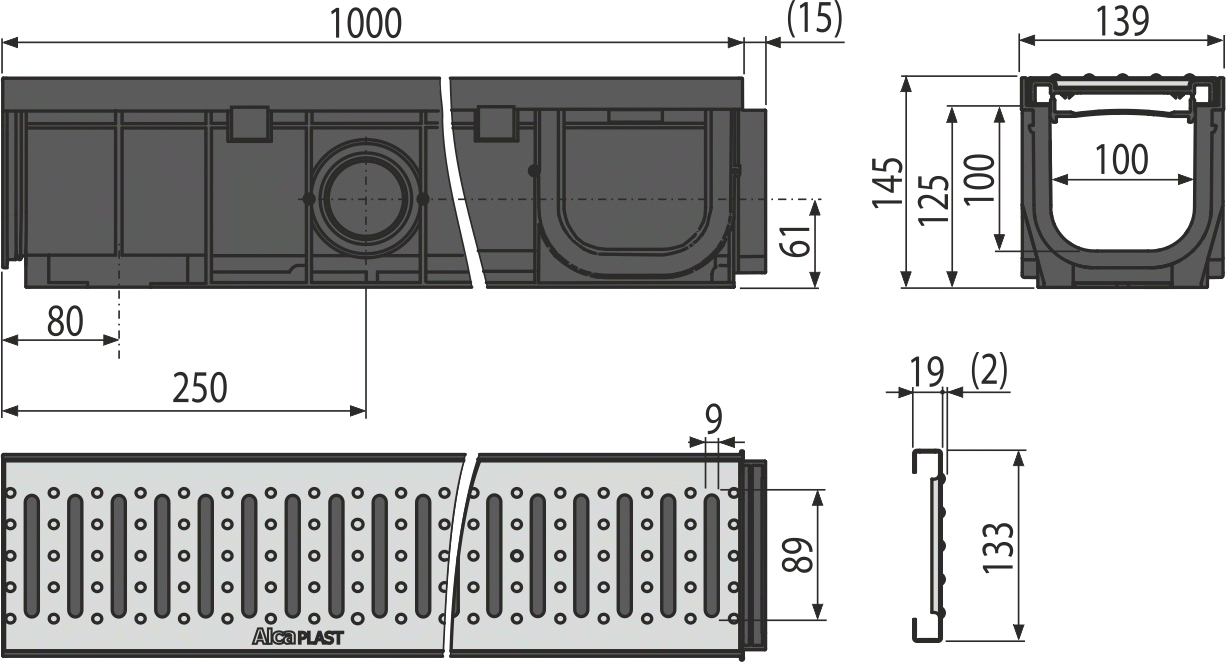

Parametry

• Całkowita wysokość zabudowy: 145 mm
• Rozmiar rury odpływowej: 110 mm
• Profil przepływu w odwodnieniu: 95,3 cm²
• Klasa obciążenia A15: 1500 kg
• Wlot rusztu ocynkowanego: 258,6 cm²

Do pobrania

• AVZ102-R102 - Specyfikacja Techniczna PDF
