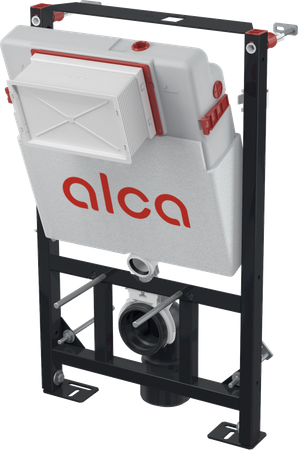

Podtynkowy system instalacyjny do suchej zabudowy (karton-gips)
Zastosowanie
- Do montażu w budynkach drewnianych
- Do montażu przed ścianą nośną lub zabudowy w ścianach z karton-gipsu
- Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm
- Dla grubości podłogi lub ściany 0-200 mm
- Do muszli wiszących WC
Specyfikacja
- Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
- Kompatybilny ze wszystkimi przyciskami sterującymi Alca z wyjątkiem przycisków sensorowych i NIGTH LIGTH
- Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
- Konstrukcja ramy umożliwia zakotwiczenie do ściany nośnej przegrody gipsowo-kartonowej lub przed ścianą nośną lub boczne zakotwiczenie do ram drewnianych
- Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
- Materiał konstrukcji nośnej: metal malowany proszkowo
- Głębokość montażu regulowana od 20–95 mm
- Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
- Możliwość odchylania zbiornika w celu łatwego montażu w budynkach drewnianych lub mobilnych mieszkaniach
- Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
- Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających
- Regulowane nogi kotwiące z hamulcem w zakresie 0–200 mm
- Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93 mm
- Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu
- Doprowadzenie wody z tyłu / z góry- na środku / z boku / wewnątrz zbiornika
- Zawór kątowy z możliwością podłączenia do instalacji MEPLA
- Serwis bez narzędzi
- Głębokość konstrukcji 125 mm
- Zawiasy do zbiorników wykonane z dwu komponentowego materiału izolują przenoszenie drgań z budynków
W zestawie
- Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
- Zestaw mocujący: śruba Ø8×60 – 4 szt, kołek Ø12 – 4 szt
- Kolano odpływu HT 90/90 polietylen, PE-HD
- Pokrywa otworu serwisowego łatwo skracalna
- Zbiornik z zaworem spustowym i napełniającym
- Redukcja odpływu HT z polietylenu, PE-HD
- Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
- Rama samonośna
- Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" –3/8"
- Uszczelka odpływu, rura polipropylenowa, uszczelka rury
- Uszczelka, rura polipropylenowa, karbowana wkładka
Parametry
- Zalecany zakres ciśnienia: 0,3 - 0,5 MPa
- Funkcjonalny zakres ciśnienia wody: 0,05 - 1,6 MPa
- Rezerwa higieniczna: 3 l
- Małe spłukiwanie: 2 - 4 l
- Objętość wody w zbiorniku: 9 l
- Przyłącze wody: G1/2 "
- Domyślne ustawienie małego spłukiwania: 2 l
- Domyślne ustawienie dużego spłukiwania: 4 l
- Duże spłukiwanie: 3,5 - 6 l
- Test wytrzymałości: 400 kg
Do pobrania
Marka
Symbol
AM101/850W
Kod producenta
8595580565015
Wymiary
1130x145x520
Rezerwa higieniczna
3 l
Małe spłukiwanie
2 - 4 l
Domyślne ustawienie małego spłukiwania
2 l
Domyślne ustawienie dużego spłukiwania
4 l
Duże spłukiwanie
3,5 - 6 l
Zalecany zakres ciśnienia
0,3 - 0,5 MPa
Funkcjonalny zakres ciśnienia wody
0,05 - 1,6 MPa
Objętość wody w zbiorniku
9 l
Test wytrzymałości
400 kg
Przyłącze wody
G1/2 "
